-46%

Арт.: 10352

Характеристики:

Документы	СКАЧАТЬ ДОКУМЕНТАЦИЮ
Вес	0.07 кг

Основной склад: Осталось 2 шт.

1 300 ₽ ~~2 388 ₽~~

шт.

Доставка курьером СДЭК

Привезет до двери, от 450 руб.

Самовывоз из ПВЗ OZON

до 7 дней, от 300 руб.

Доставка почтой

3-7 дней, от 300 руб.

Избранное

Сравнить

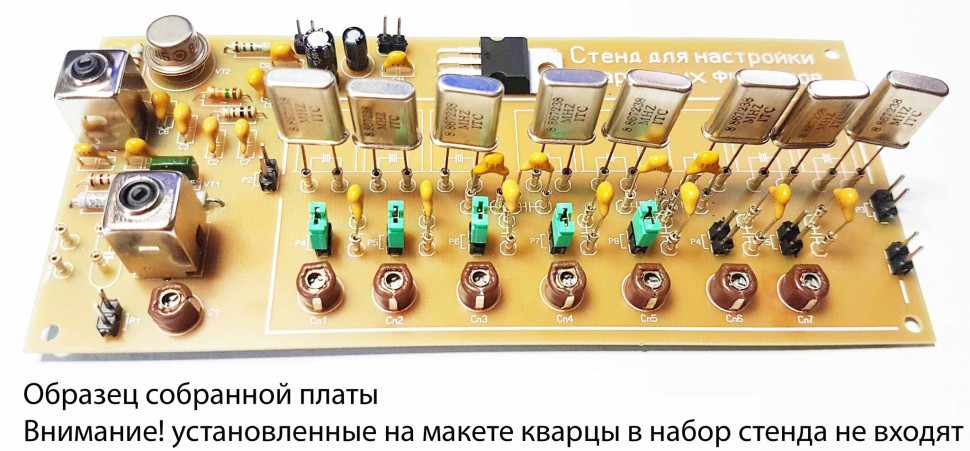

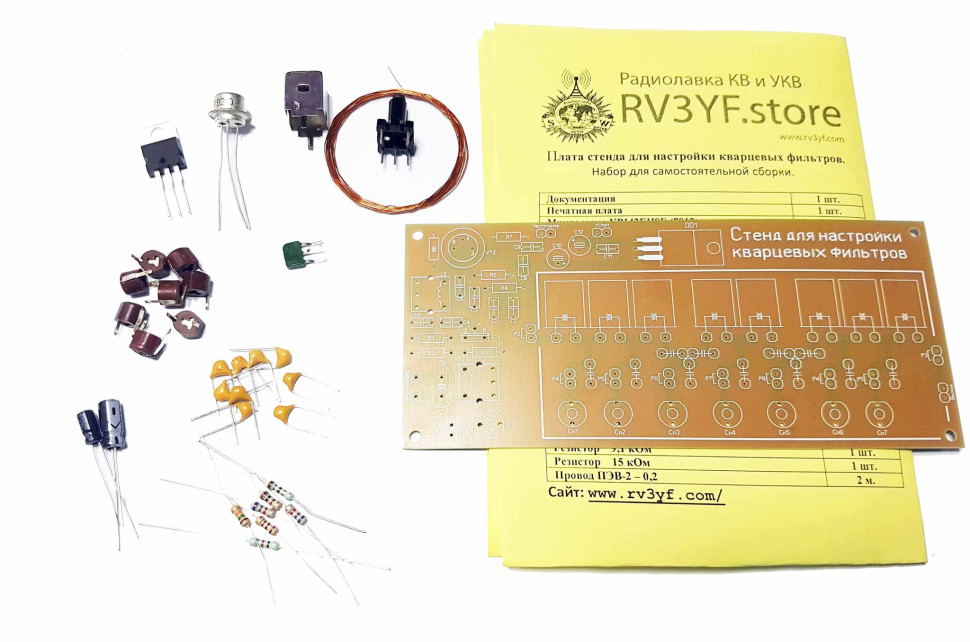

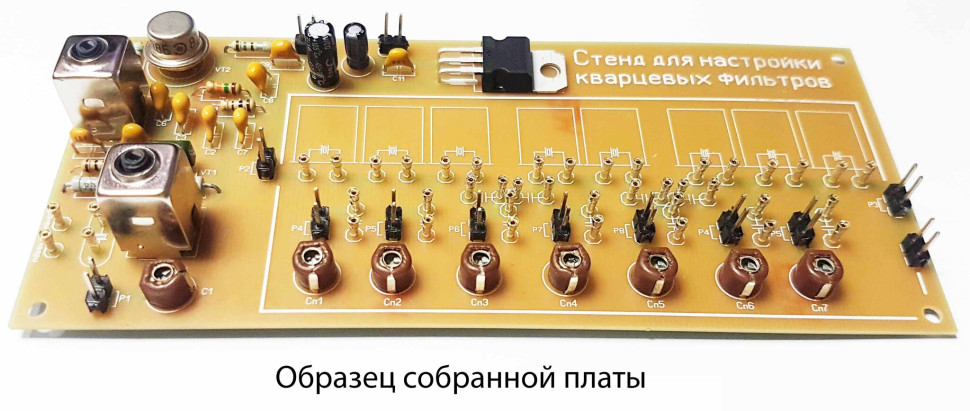

Набор для самостоятельного изготовления платы «Стенда для настройки кварцевых фильтров». Состав набора: документация, печатная плата размером 138х42 мм, все р/элементы, необходимые для монтажа: транзисторы, конденсаторы (включая подстроечные), резисторы, каркасы контуров, провод. Данную конструкцию предполагается использовать для настройки самодельных лестничных кварцевых фильтров, выполненных на одинаковых кварцевых резонаторах, и снятия их АЧХ. Стенд изготавливается на печатной плате размером 138х42 мм и состоит из стабилизированного генератора и макетной платы для КФ. Генератор выполнен на транзисторе VT1, по частоте перестройка осуществляется подстроечным конденсатором C1. Каскад на транзисторе VT2 - эмиттерный повторитель. На макетной плате собирается кварцевый фильтр и перемычками Р2 и Р3 подключается к генератору и выходным гнездам стенда. В схеме макетной платы установлены семь подстроечных конденсаторов, которые при необходимости можно подключать к КФ для подстройки его параметров. К выходным гнездам стенда подключают ВЧ вольтметр или обычный ВЧ пробник.

Характеристики:

Документы	СКАЧАТЬ ДОКУМЕНТАЦИЮ
Вес	0.07 кг
