Простой 2-х тональный генератор (версия платы 2.0)

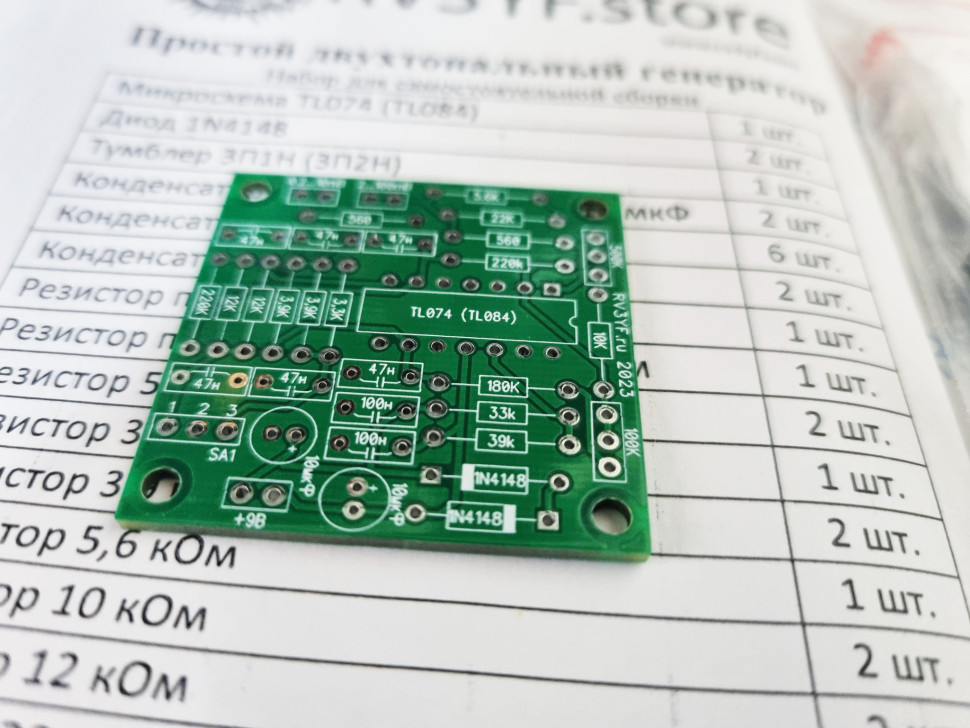

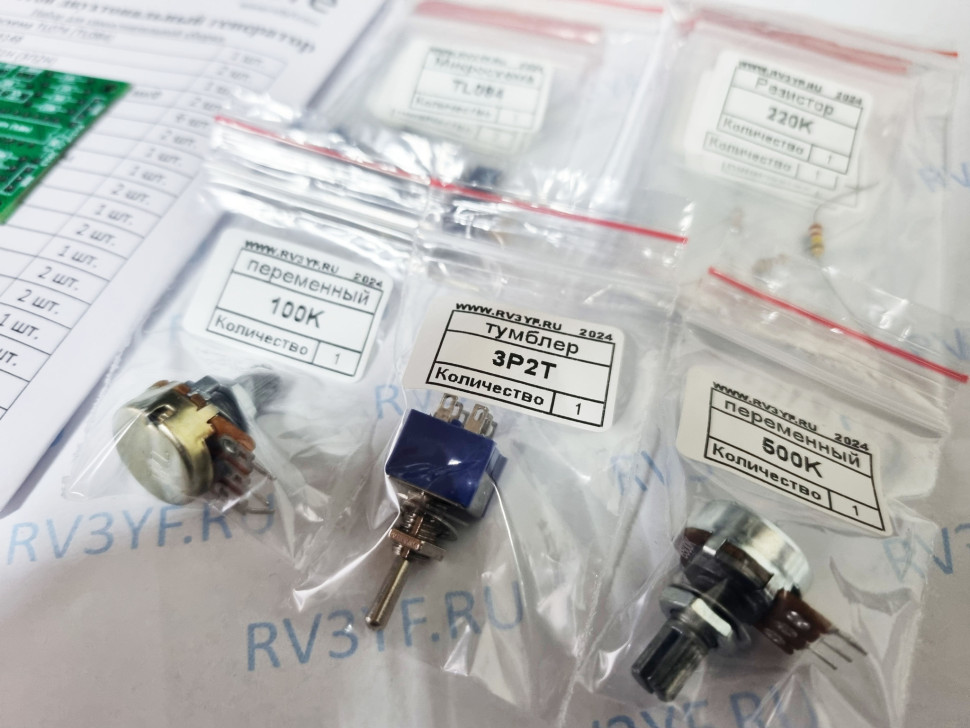

Набор для самостоятельной сборки двухтонального генератора. Состав набора: печатная плата, все компоненты для сборки (скомплектованы в отдельные пакеты). Размер печатной платы 41х41 мм Качество SSB-сигнала любительской КВ радиостанции всегда находится в центре внимания радиолюбителей, использующих этот вид излучения. “Грязный" или искаженный сигнал не только наносит ущерб репутации оператора, но и создает значительные проблемы другим радиолюбителям, работающим в эфире. Обязательно следует проверять качество излучаемого сигнала вновь изготовленного, модернизированного или отремонтированного трансивера, но не менее актуально периодически контролировать качество сигнала промышленного или самодельного трансивера, находящегося в эксплуатации. С течением времени, по мере старения компонентов трансивера, его параметры могут изменяться, иногда довольно значительно и далеко не в лучшую сторону. Вряд ли целесообразно изготавливать сложные приборы для контроля качества излучаемого сигнала (хотя для некоторых радиолюбителей это может представлять интерес), а вот сделать НЧ генератор, формирующий двухтональный сигнал, по силам даже начинающим. Правда, для проверки выходного сигнала передатчика понадобится еще и осциллограф (желательно широкополосный, до 30 МГц), но при желании этот прибор можно на время попросить у коллег. При отсутствии осциллографа оценить качество SSB-трак- та можно с помощью SDR-приемника (даже простейшего). Описываемый двухтональный генератор работает от 9-вольтовой батарейки и собран на широко распространенном счетверенном операционном усилителе TL084 (TL074). В верхнем (по схеме) положении переключателя SA1 работает генератор, формирующий частоту 1900 Гц, в нижнем -— генератор на частоту 700 Гц. В среднем положении переключателя SA1 работают оба генератора, и их выходные сигналы поступают на микшер, который образован резисторами R7, R8 и R9, подключенными к входу операционного усилителя DA1.3. С помощью переменного резистора R9 можно подобрать одинаковый уровень тонов 700 и 1900 Гц на выходе передатчика. Дело в том, что амплитудно-частотная характеристика тракта формирования SSB-сигнала не является равномерной, и при одинаковой амплитуде тональных сигналов на выходе генератора сигналы на выходе передатчика оказываются разной амплитуды. С помощью переменного резистора R13 регулируется выходной уровень генератора.
