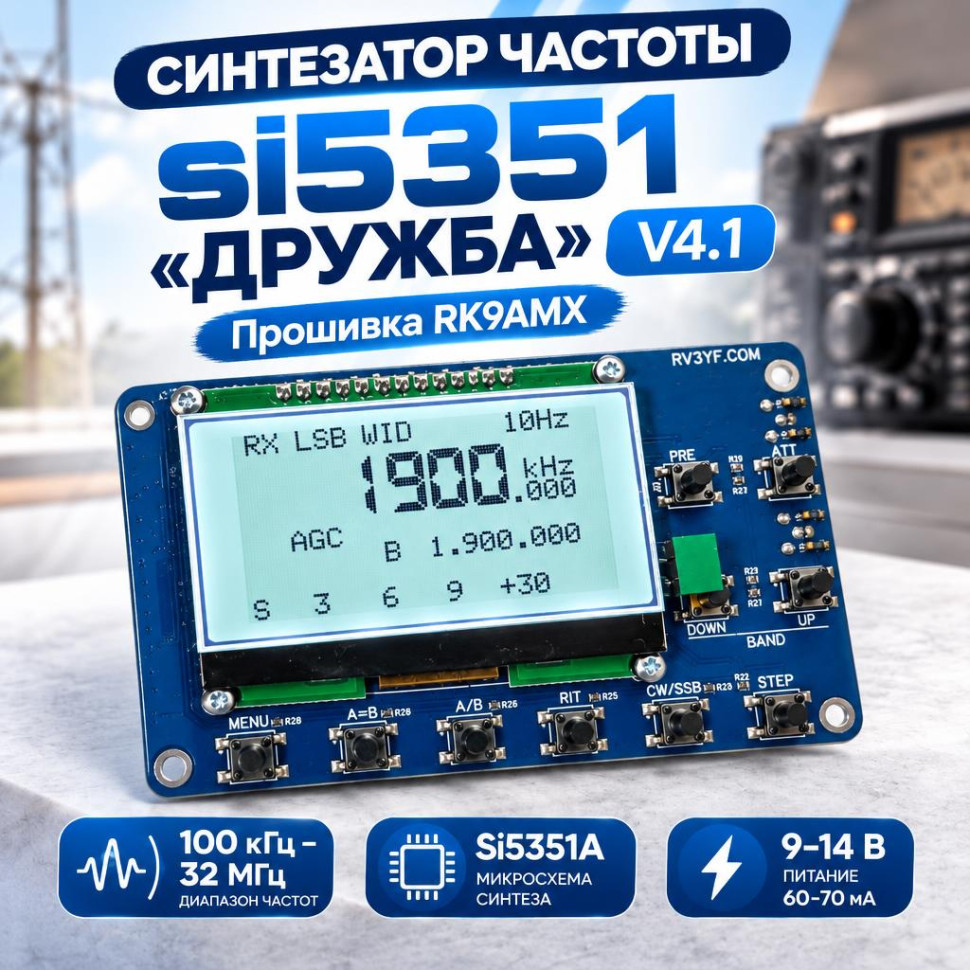

Синтезатор частоты "Дружба" на ЖКИ. Прошивка RK9AMX.

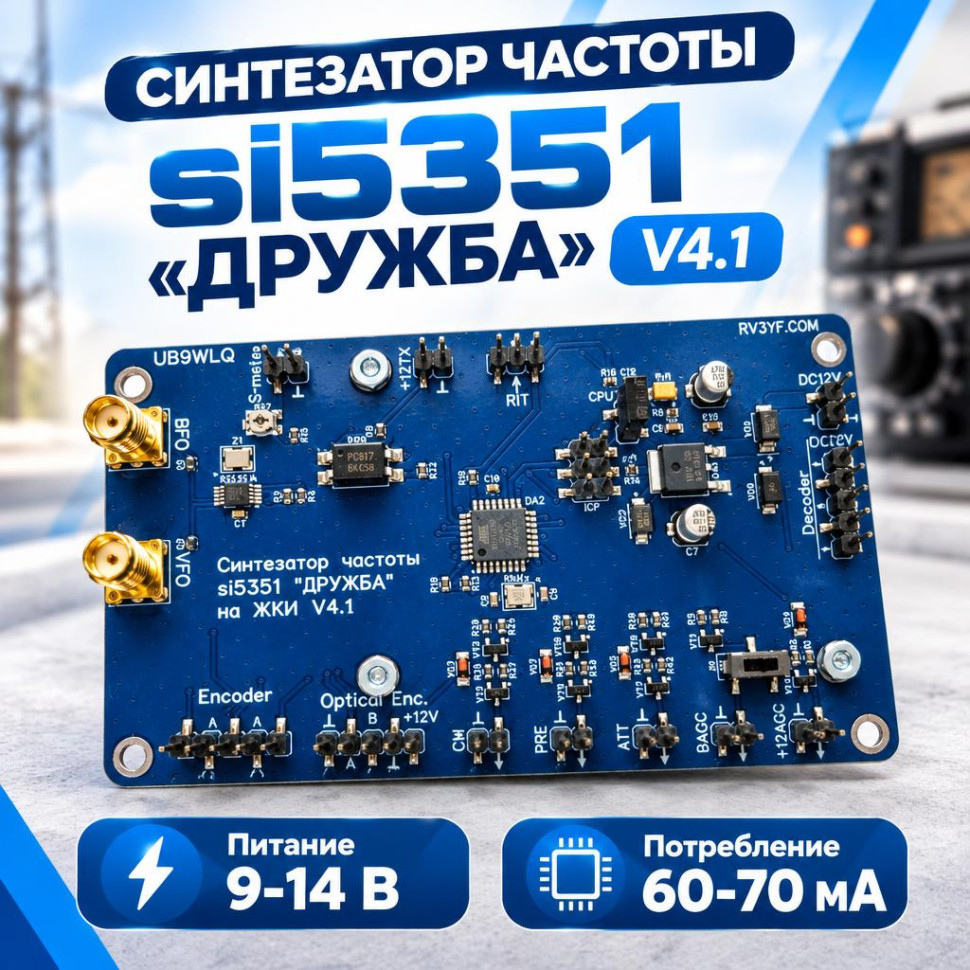

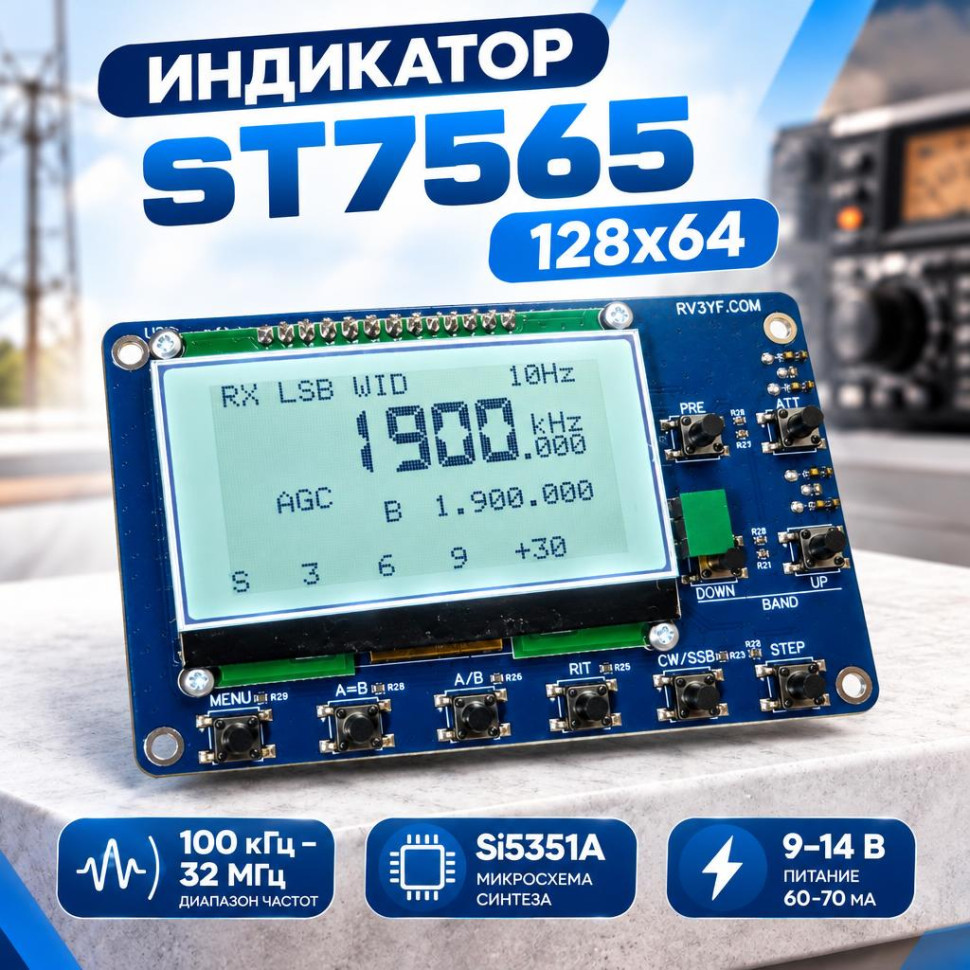

Синтезатор частоты на 9 диапазонов с альтернативной экспериментальной прошивкой от Владислава RK9AMX. Синтезатор предназначен для применения в качестве гетеродина в трансивере или приёмнике с одной ПЧ. Синтез частоты осуществляется микросхемой Si5351A. Перестройка частоты осуществляется энкодером. Основные характеристики  Напряжение питания: 9 - 14 В  Потребляемый ток: 60-70 мА  Диапазон частот: 100 кГц - 32 МГц  Выходное сопротивление: 50 Ом  Форма выходного напряжения: меандр  Размах выходного напряжения: до 3 В  Частота ПЧ: 110 кГц – 12 МГц (Устанавливается в настройках)  Индикатор: ST7565 128x64  Клавиатура: 10 кнопок (АЦП) -------------------------------------------------------- Синтезатор собран на печатной плате размером 92х61 мм. Печатная плата изготовлена из стеклотекстолита FR-4 толщиной 1.6мм в заводских условиях. ------------------------------------------------------- Условия распространения прошивки. - Прошивка распространяется свободно в виде скомпилированного файла. - При необходимости внести изменения, дополнения просьба обращаться к нам или Владиславу RK9AMX. - При обнаружении ошибок, опечаток или глюков в программе большая просьба сообщить нам об этом - незамедлительно исправим. -------------------------------------------------------- Комплект поставки: собранная плата синтезатора, энкодер, переменный резистор для расстройки, документация. Размер печатной платы 97х59мм
