Простой синтезатор частоты Synth! v4.1 (Синт! версия 4.1)

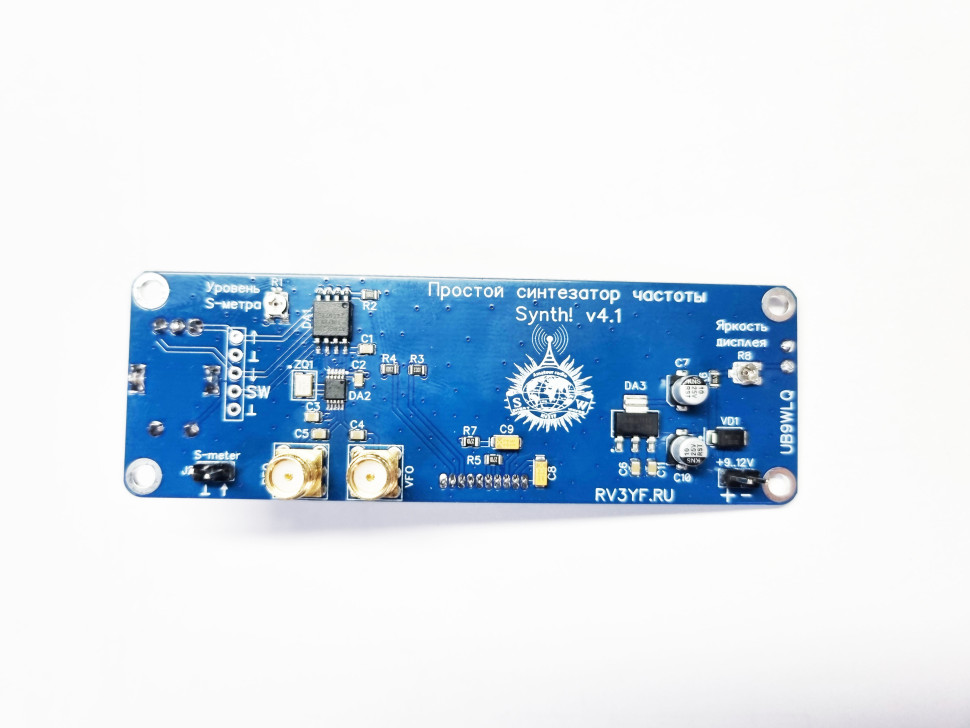

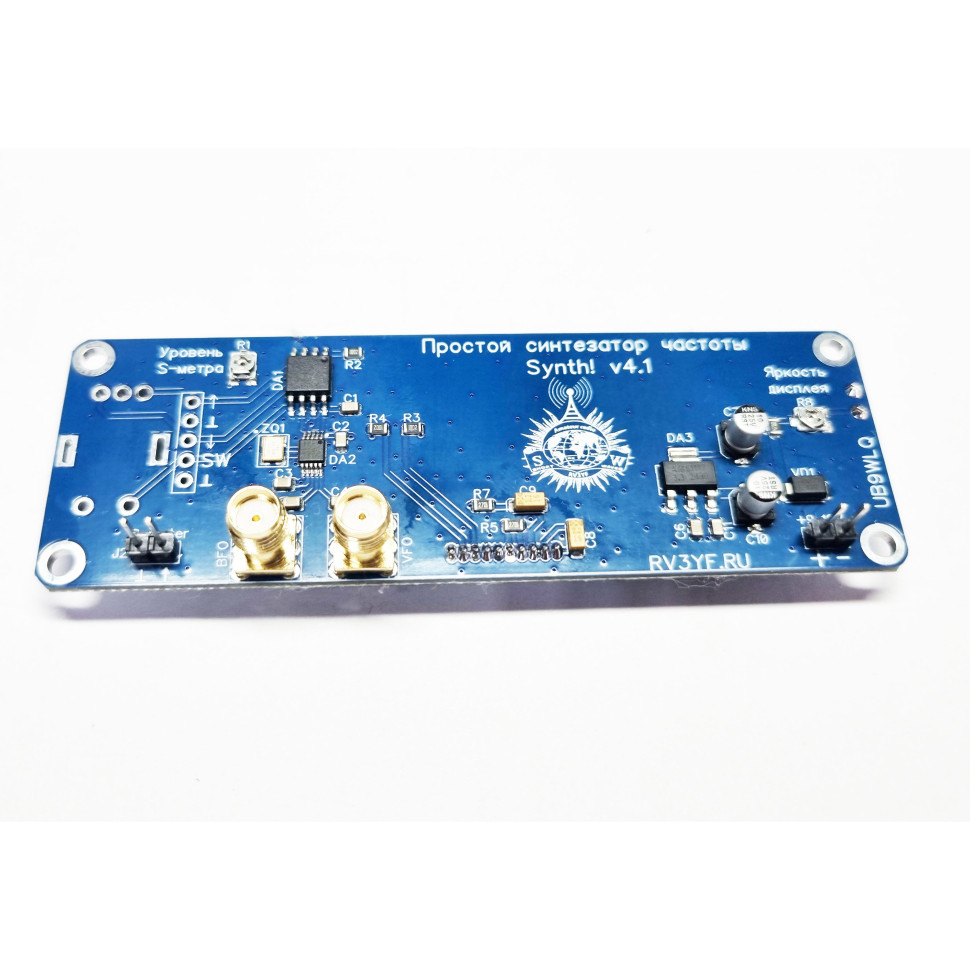

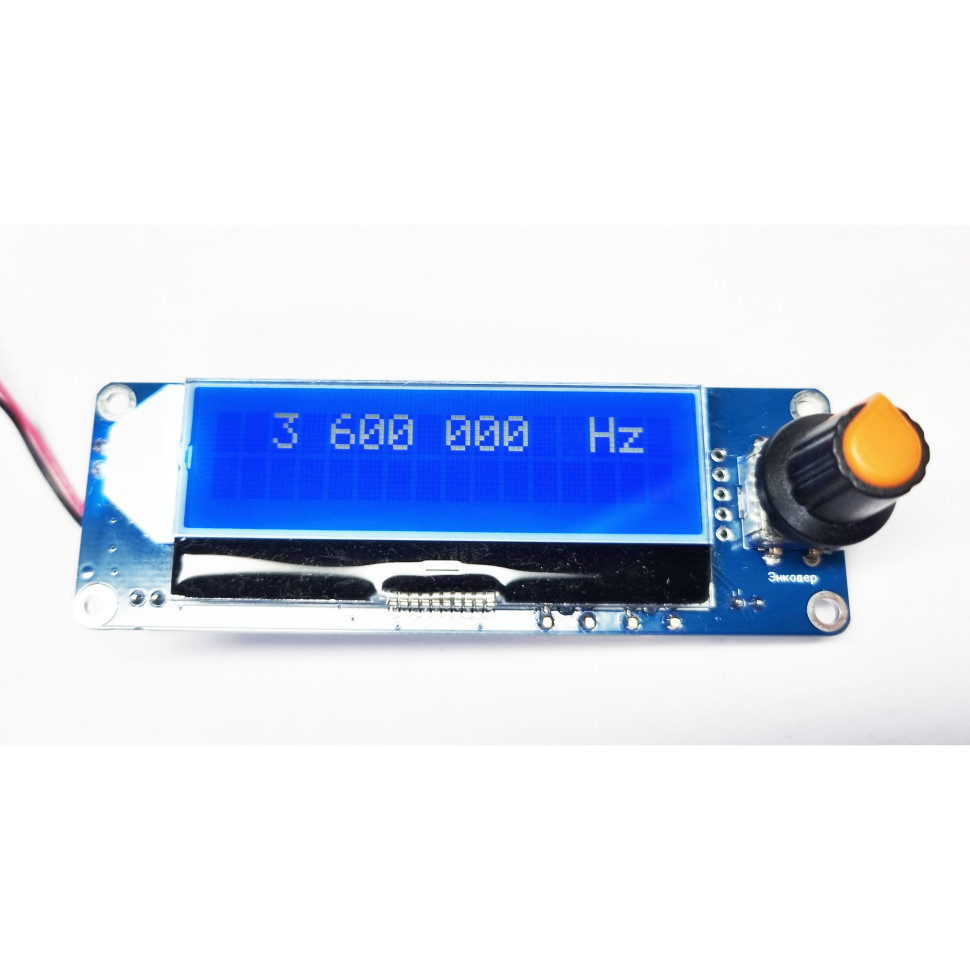

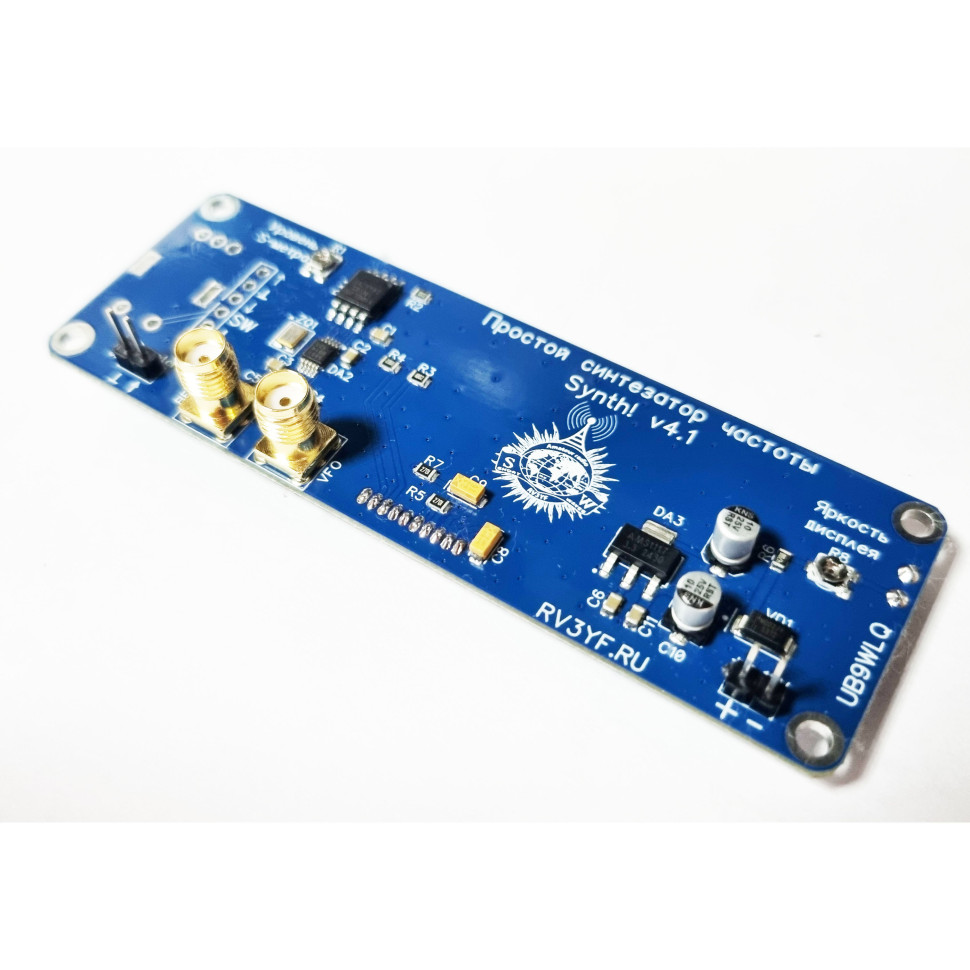

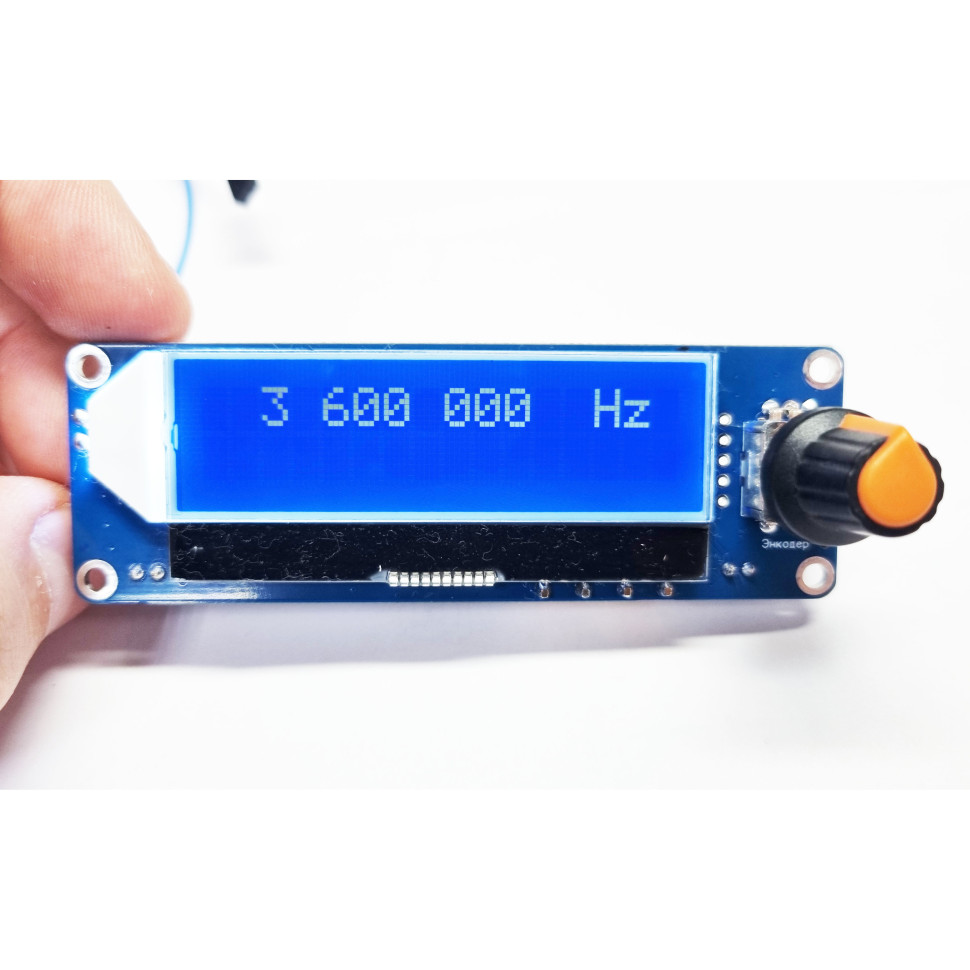

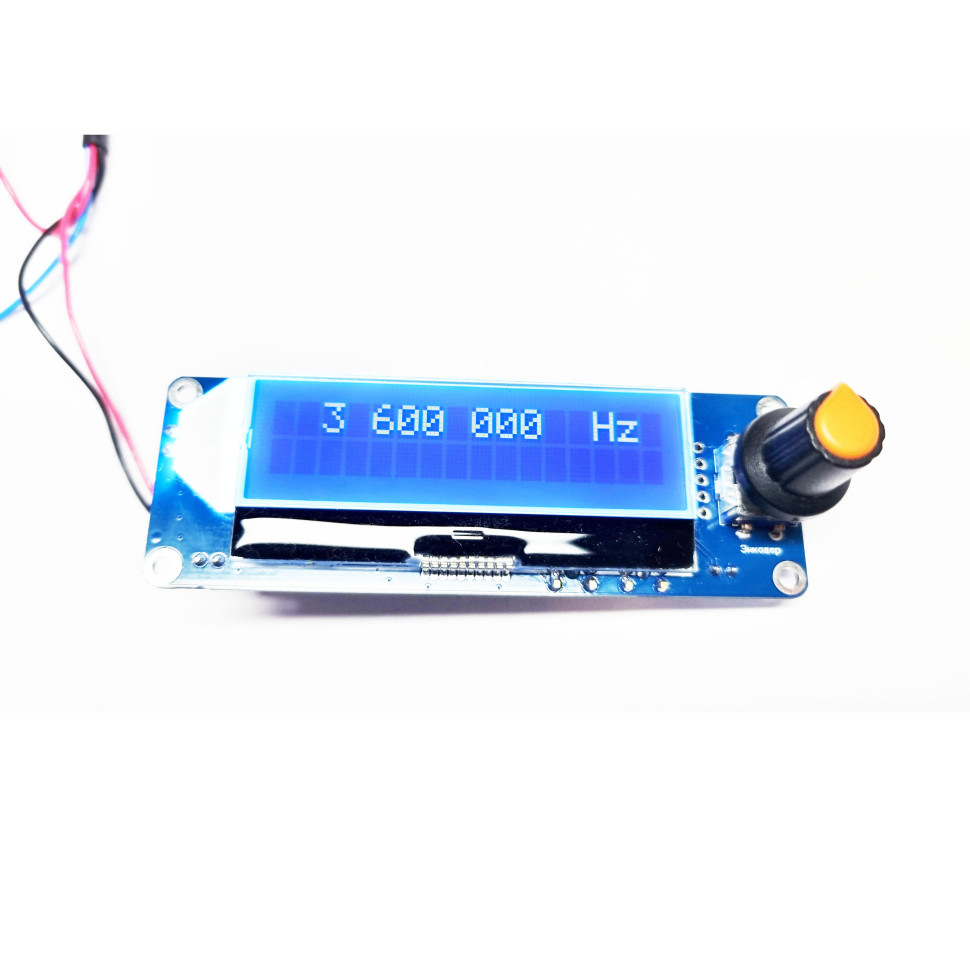

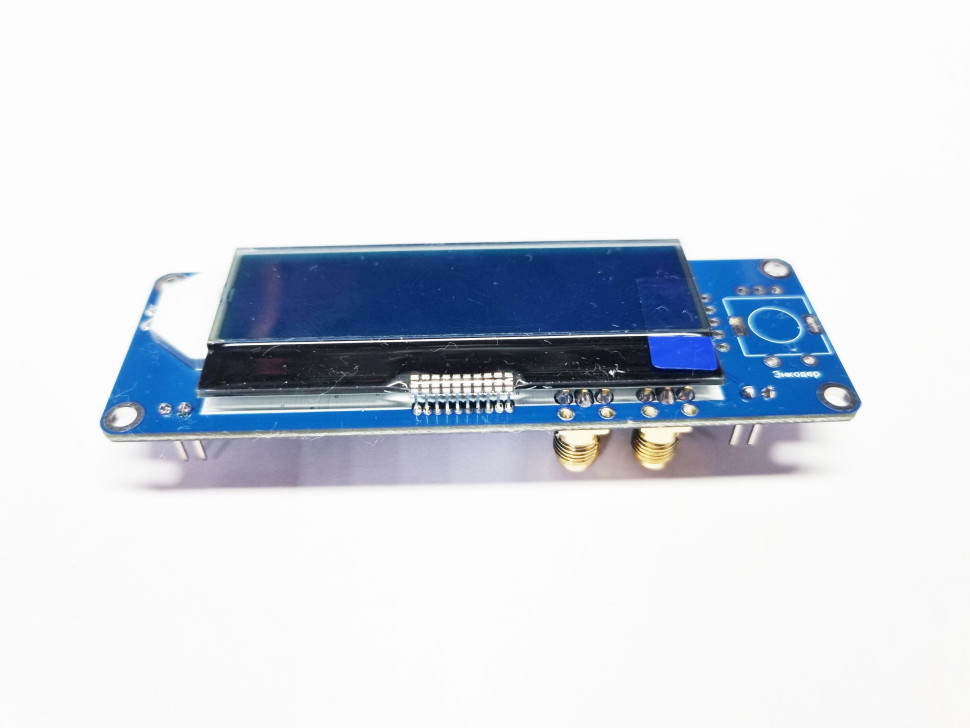

Версия 4.1 Собранная плата «Простого синтезатора частоты на микросхеме Si5351 - Synth v4.0 (Синт! версия 4.0») Изменения в версии 4.1 - Добавлены SMA ВЧ разъемы - Добавлена регулировка яркости подсветки дисплея - Плата стала чуть меньше изменения в версии 3.1 - Добавлен энкодер непосредственно на плату. Если энкодер необходимо вынести с платы, то плата укорачивается. Для подключения энкодера дублируется разъем. - Добавлен подстроечный резистор к шкале S-метра. - В связи с постоянно прыгающими ценами на процессоры ATMEL в корпусах DIP и SMD, на плате реализовано подключение любого из корпусов. - в связи закупкой компонентов и печатных плат у другого поставщика синтезатор стал бюджетнее и доступнее. Изменения в версии 3.2 - убран smd вариант процессора с платы, в виду запредельных цен, а также суественной разницы разницы между smd и корпусом dip8 (далее время покажет) - сделана перетрассировка (питание платы переместилось в противоположную сторону) - заменен подстроечный резистор на линии S-метра на более компактный и практичный smd (под обычную крестовую отвертку) - Прошивка не менялась. ---------------------------------------- Изменения в версии 3.4 - Синтезатор приобрел собственное название: Synth! (по-русски, просто синт!) - добавлена трассировка (все элементы теперь на одной стороне печатной платы) - Основная сборка и монтаж всех компонентов (за исключением дисплея) производится на заводе - Прошивка не менялась. ---------------------------------------- Изменения в версии 4.0 - Добавлены SMA ВЧ разъемы - Добавлена возможность регулировки яркости подстветки дисплея - Прошивка не менялась - Плата уменьшилась в размерах - Заводской монтаж Сейчас предлагается множество синтезаторов с громадными возможностями и функциями: с большим количеством крутилок, вертелок и кнопочек, а Вам для дачи или путешествий нужен простой, малогабаритный и экономный синтезатор для QRP трансивера или приемника прямого преобразования. Предлагаемая конструкция синтезатора выполнена с использованием процессора ATtiny85, в качестве индикации - компактный 16х2 алфавитно-цифровой ЖКИ WO1602I (с подсветко78х34 мм. Синтезатор может использоваться как в качестве гетеродина (ГПД) и опорного генератора (ОГ) в радиолюбительских приемо-передающих конструкциях с одним преобразованием частоты, так и в качестве гетеродина (ГПД) в конструкциях прямого преобразования частоты. Особенности синтезатора: - Простота сборки (настройки не требуется) - Один (сквозной) диапазон настройки частоты от 1 – 160 МГц, - Самостоятельная установка любой стартовой частоты - Перестройка частоты осуществляется энкодером с кнопкой - Дискретный шаг настройки: 50 Гц, 500 Гц, 1 кГц, 50 кГц, 1 Мгц. - ЖК-дисплей отображает текущую частоту с точностью до 1 Гц. - S-метр: 0 - 3.3В постоянного тока на J1 (отображается как изменяемая полоска) - Выход синтезатора VFO разъем J3 (1 – 160 МГц), - Выход BFO (Опорный Генератор) – выход J4. (установка частоты через меню синтезатора). - Легкая настройка под любую ПЧ (ПЧ=0, Частота+ПЧ, Частота-ПЧ, ПЧ- Частота, АВТО режим переключения по правилу: до 10,5 МГЦ получаем на выходе Частота+ПЧ; выше 10,5МГц получаем Частота-ПЧ). Все настройки через меню синтезатора. - Возможность точной калибровки синтезатора - Можно использовать для работы в качестве генератора с диапазоном перестройки частоты от 1 – 160 МГц или в качестве гетеродина (ГПД) в конструкциях прямого преобразования частоты) - Питание синтезатора 9-12В / 30-40 мА.
