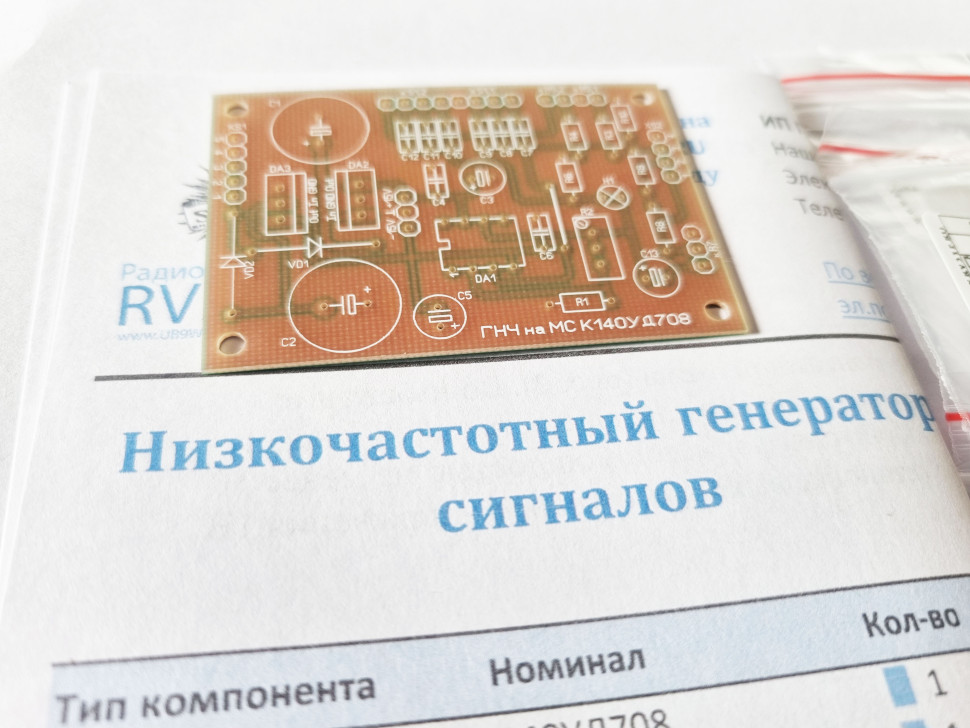

Низкочастотный генератор сигналов на микросхеме КР140УД708

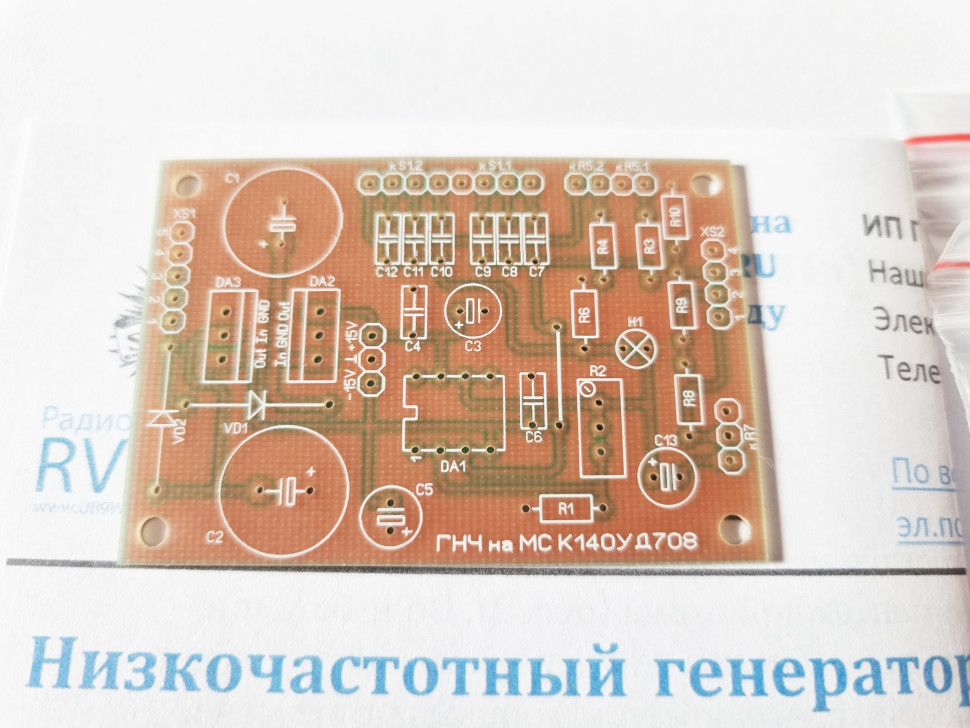

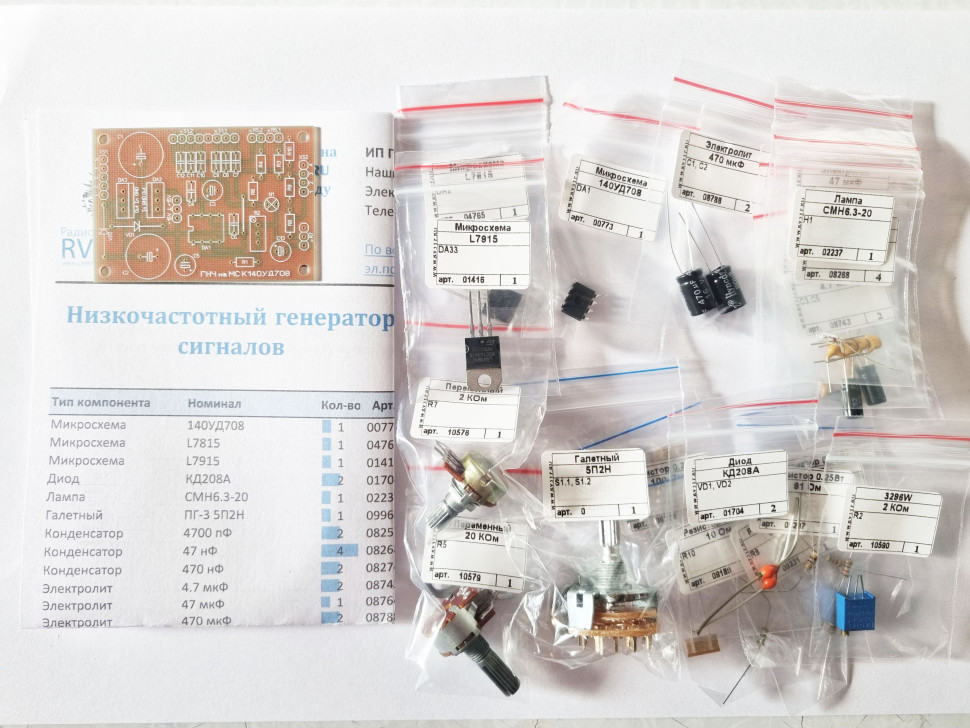

Радиоконструктор «Низкочастотный генератор сигналов» — идеальный выбор для освоения базовых принципов аналоговой электроники. На основе проверенной микросхемы КР140УД708 устройство позволяет формировать стабильные гармонические колебания в диапазоне от единиц герц до десятков килогерц. Компактный набор включает все необходимые компоненты для самостоятельной сборки: печатную плату, резисторы, конденсаторы и инструкцию. Лёгкая сборка, набор удобен для экспериментов дома или в полевых условиях. Подходит как для начинающих радиолюбителей, так и для студентов, изучающих основы генерации сигналов. Простота конструкции и высокое качество материалов обеспечивают надёжную работу устройства в учебных и практических задачах. Диапазон частот 20-20000 Гц, Uвых. – 1,5В, Rн. – 3 кОм, Uпит: ~12-20В. • Диапазон генерируемых частот - 20 -20000 Гц • Выходное напряжение (Рн = 3КОм) – менее 1В • Напряжение питания – 12-15В Сборка низкочастотного генератора сигналов производится на печатной плате, входящей в состав комплекта, согласно принципиальной схема (рис. 1) и монтажной схема (рис. 2). Во избежание выхода из строя радиоэлементов и отслоения печатных проводников длительность пайки должна быть не более 2-3 сек. Источником питания служит любой трансформатор мощностью не менее 10 Вт и 12-15Вольт. Налаживание генератора сводится к установке выходного уровня напряжения 1В подстроечным резистором R2 на 1-XS2. Состав набора: документация, печатная плата размер 85х50 мм, микросхемы, диодный мост, конденсаторы, переключатель, резисторы, разъемы.
