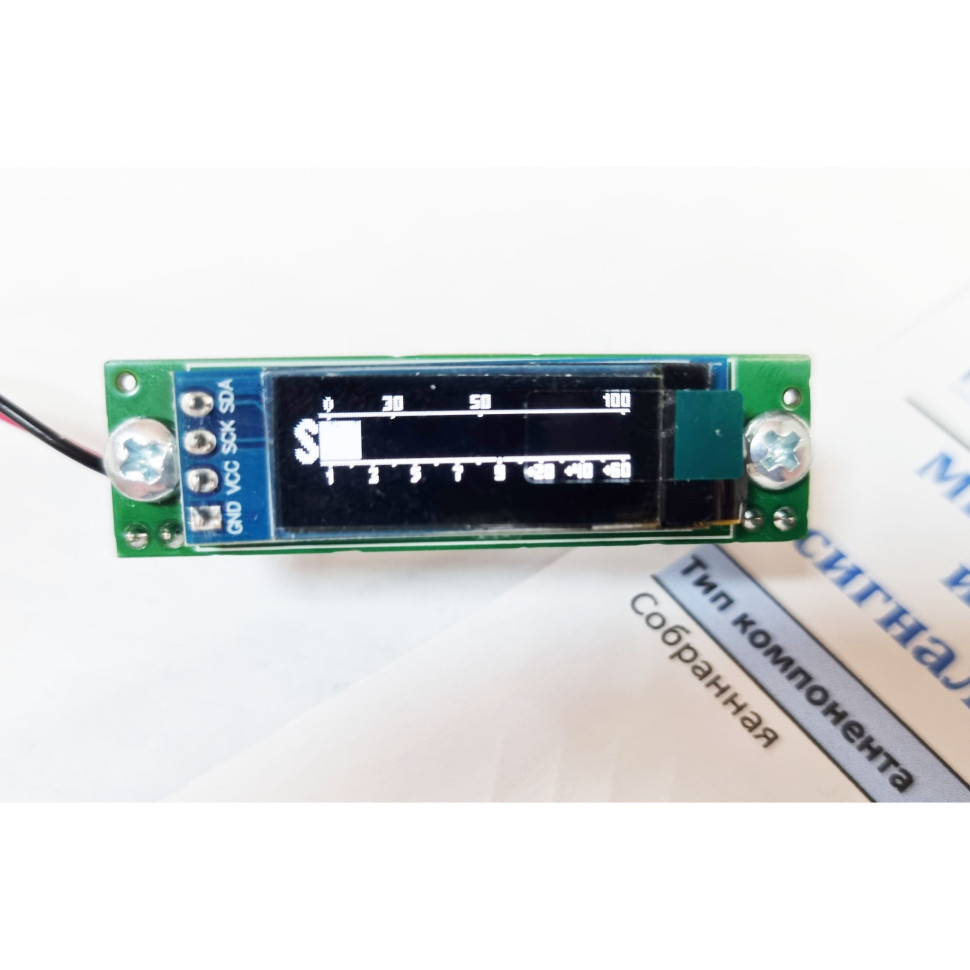

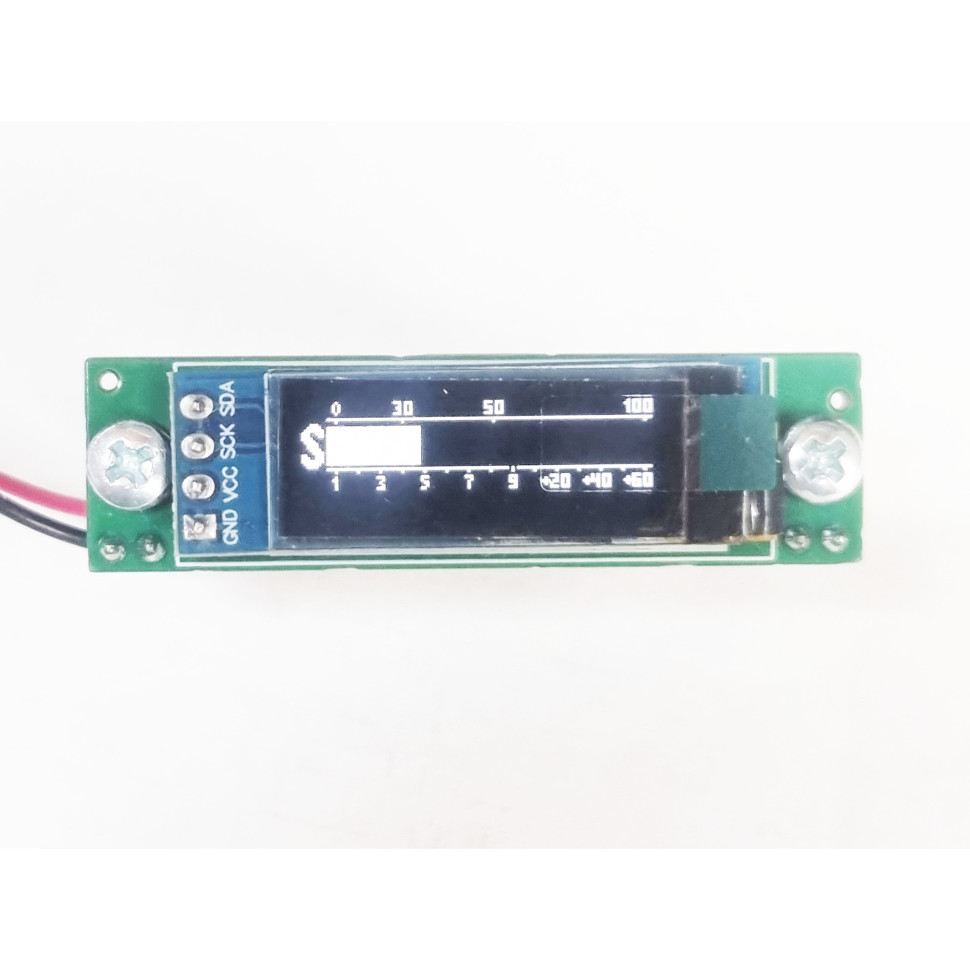

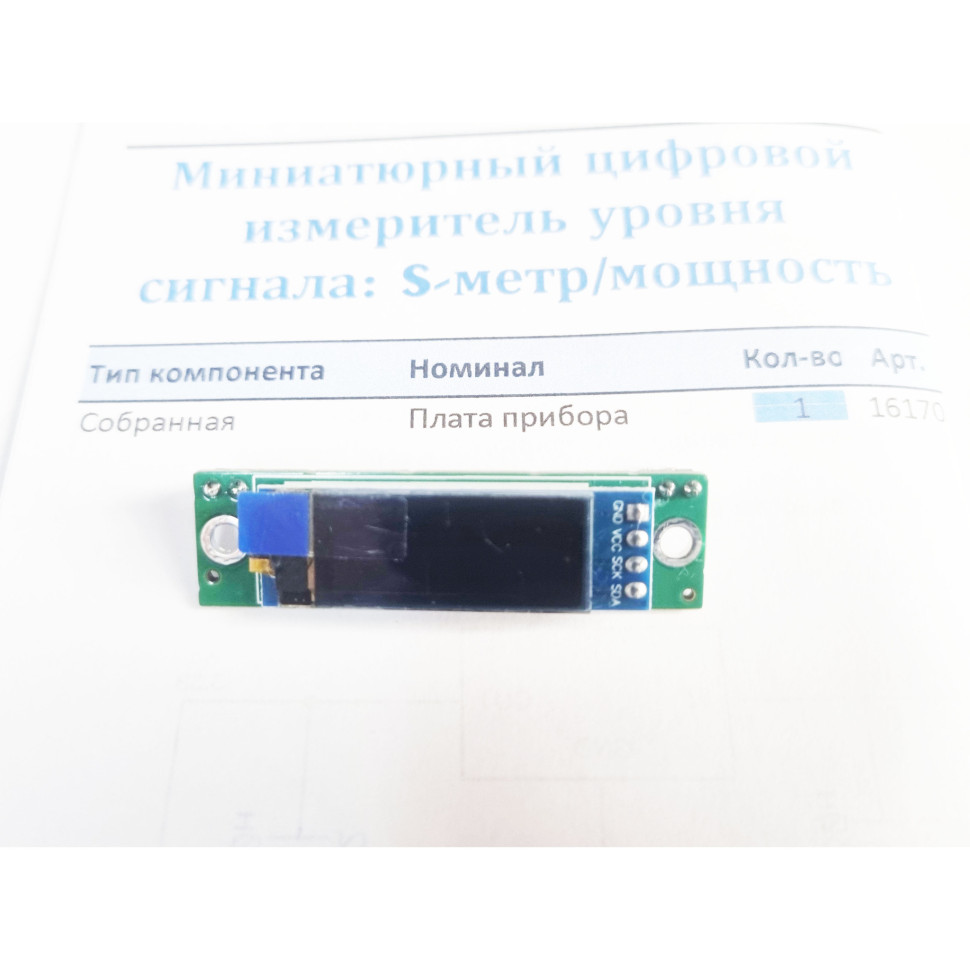

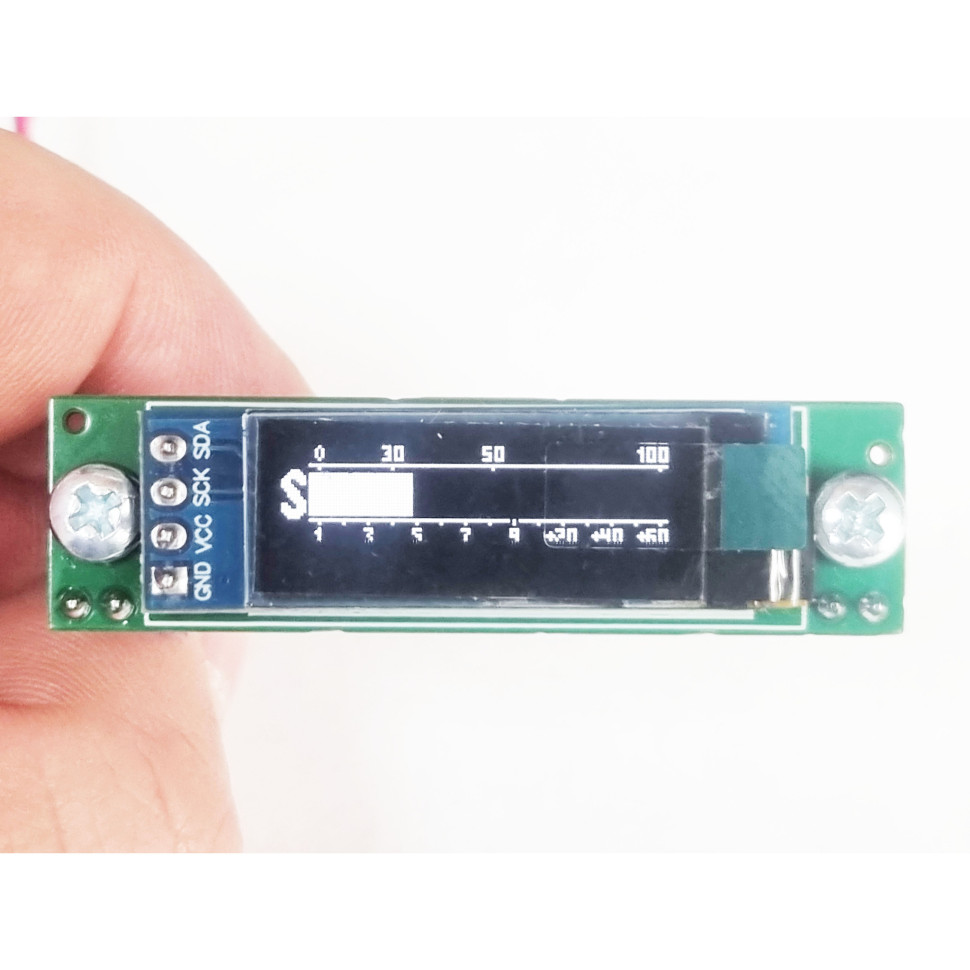

Миниатюрный цифровой измеритель уровня сигнала: S-метр/мощность

Предлагаемая конструкция может использоваться в качестве S-метра, измерителя выходной мощности в приемниках и трансиверах, а также в качестве индикатора в других радиолюбительских конструкциях, например, в вольтметрах, амперметрах, НЧ и ВЧ пробниках и т.д. Прибор выполнен на базе процессора ATtiny85, в качестве индикации – миниатюрный контрастный дисплей с разрешением 128х32. Это позволило разработать устройства с компактными размеры (51х14х7 мм) с низким потреблением около 10мА. Конструкция имеет две градуированные шкалы: для S-метра от 1 до +60дБ, для измерения мощности: от 0 до 100. Максимальное входное напряжение +3.3В. При установке внешнего резисторного делителя можно добиться измерения любых величин. Особенности цифрового S-метра - Минимум деталей и простота сборки (настройка не требуется) - Градуированная шкала для S-метра от 1 до 9 баллов, +20, +40 и +60дБ - Градуированная шкала для мощности: от 0 до 100 - Входной уровень напряжения: от 0 до +3.3В - Возможность регулировки входного напряжения с помощью внешнего резистивного делителя - Компактный экран 25 х 9 мм (видимая часть ЖКИ) - Высокопроизводительный процессор ATTINY85 мгновенно отображает актуальную информацию на дисплей. - Размер прибора в собранном виде 51 х 14 х 7 мм (длина-ширина-глубина собранного изделия) - Питание прибора +7-12В. Потребление около 10 мА - Прибор не требует настройки, за исключением подстройки чувствительности входного уровня сигнала
